YN02F00267F1 YN02F00314P1 FRAME ASSY, LOW Kobelco SK210lc-8

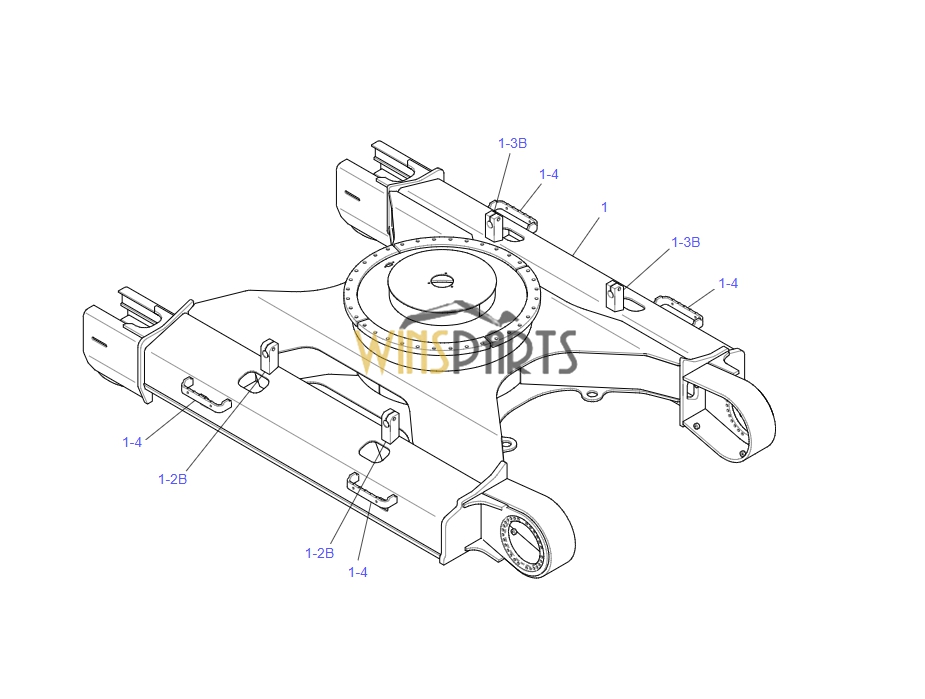

YN02F00267F1 YN02F00314P1 FRAME ASSY, LOW Kobelco SK250-10 SK260LC-10 Excavator
　 .
　 1 YN02F00314P1 FRAME, LOW 1
　 1-2B YN07F01270P1 SUPPORT 2
　 1-3B YN07F01270P1 SUPPORT 2
　 1-4 YN41C00077P1 STEP 4
YN02F00333F1 FRAME ASSY, LOW
　 . (LOGGING)
　 .
　 1 YN02F00334P1 FRAME, LOW 1
　 1-2 YN07F00338P1 FRAME ASSY, CRAWLER 1
　 1-2B YN07F01409P1 SUPPORT 2
　 1-2C YN07F01410P1 SUPPORT 2
　 1-3 YN07F00339P1 FRAME ASSY, CRAWLER 1
　 1-3B YN07F01409P1 SUPPORT 2
　 1-3C YN07F01410P1 SUPPORT 2
　 1-4 YN41C00077P1 STEP 4
　 YN01F00043F1 LOW GROUP
　 .
　 1 YN01F01080P1 COVER 2
　 2 YN63D00003P2 GUIDE, TRACK 2
　 3 2422T556 PLATE 1
　 4 2418T12274 PACKING 1
　 5 2420P1580D1 CAPSCREW 8
　 6 ZM73C12025 SEMS-BOLT 8
　 7 ZS18C10014 CAPSCREW 2
　 8 ZW26X10000 LOCK WASHER 2
　 YN02F00269F1 FRAME ASSY, LOW
　 . (LONG CRAWLER)
　 .
　 1 YN02F00315P1 FRAME, LOW 1

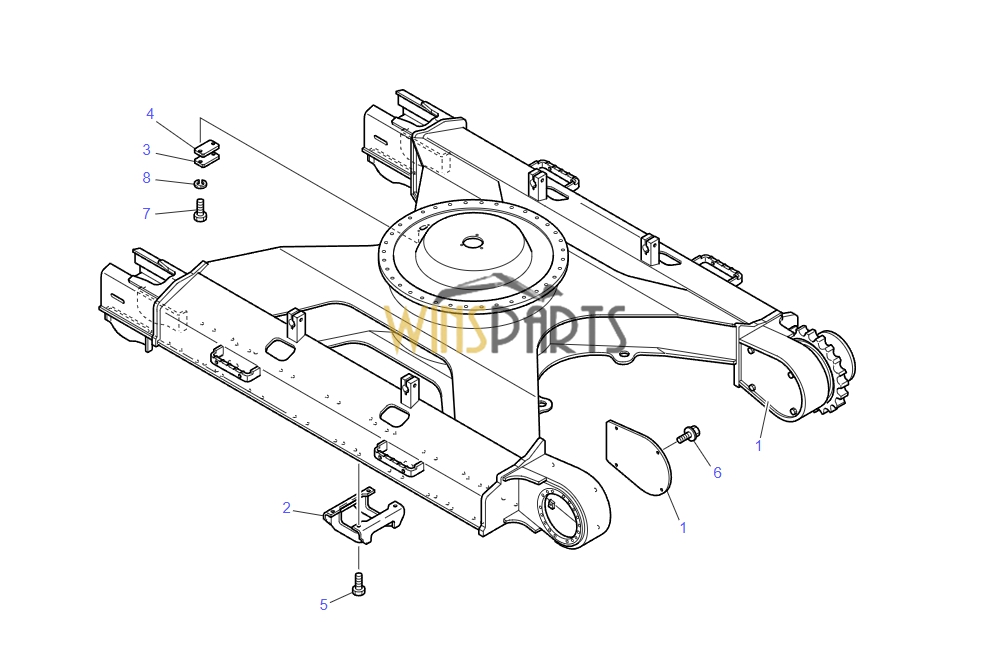

YN01F00045F1 LONG CRAWLER LOW GROUP Kobelco SK250-10 SK260LC-10 Excavator
　 1 YN01F01080P1 COVER 2
　 2 YN63D00003P2 GUIDE, TRACK 2
　 3 2422T556 PLATE 1
　 4 2418T12274 PACKING 1
　 5 2420P1580D1 CAPSCREW 8
　 6 ZM73C12025 SEMS-BOLT 8
　 7 ZS18C10014 CAPSCREW 2 YQ12T00874–T00912
　 7 ZS18C10016 CAPSCREW 2 YQ12T00913-
　 8 ZW26X10000 LOCK WASHER 2
　 YN01F00069F1 LOW GROUP
　 (LONG CRAWLER)
　 1 YN01F01120P1 COVER 2
　 2 YN63D00003P2 GUIDE, TRACK 2

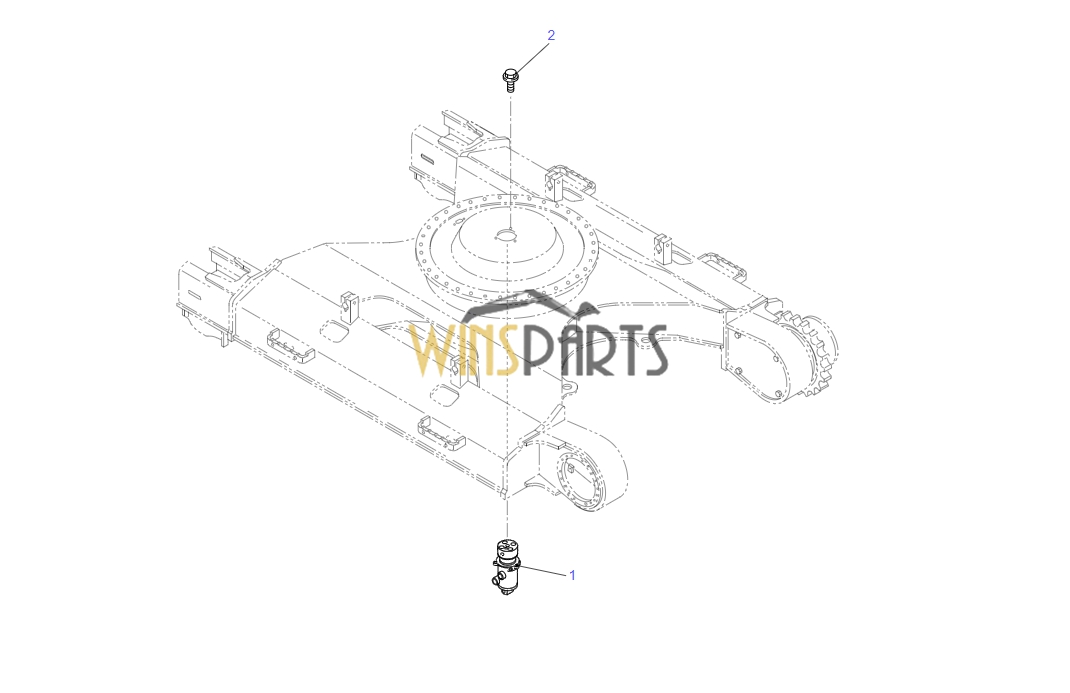

YN19H00053F1 YN55V00053F1 JOINT INSTAL, SWIVEL Kobelco Kobelco SK200-8 SK210LC-8 Excavator
　 .
　 1 YN55V00053F1 JOINT, SWIVEL 1
　 1-1 YN55V01063P1 BODY 1
　 1-2 YN55V01084P1 STEM 1
　 1-3 YN55V01115P1 PLATE 1
　 1-4 YN55V01062P1 COVER 1
　 1-5 YN55V01057P1 SEAL 5
　 1-6 YN55V01049P1 SEAL 1
　 1-7 ZD11G09500 O-RING 1
　 1-8 ZS23C08020 CAPSCREW 2
　 1-9 ZS23C08030 CAPSCREW 3
　 1-10 YN22T00194P1 NAME PLATE 1
　 1-11 2420Z1036D3 CLEVIS 2
　 1-12 PV52D01007P1 PLUG 1
　 1-13 ZD12P08000 O-RING 2
　 2 ZM73C12025 SEMS-BOLT 3

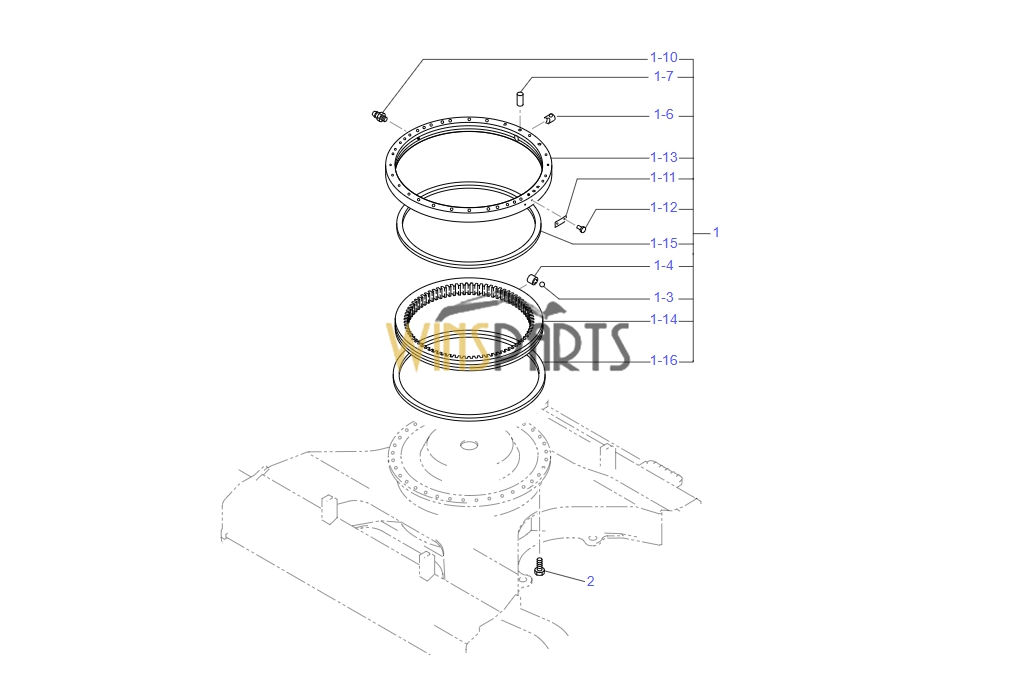

YN40F00034F1 YN40F00033F2 RING ASSY, SLEWING Kobelco SK200-8 SK210LC-8
　 .
　 1 YN40F00033F2 RING, SLEWING 1
　 1-3 NO P/No BALL 120
　 1-4 NO P/No SPACER 120
　 1-6 NO P/No STOPPER 1
　 1-7 NO P/No PIN, TAPER 1
　 1-10 NO P/No FITTING, GREASE 1
　 1-11 NO P/No NAME PLATE 1
　 1-12 NO P/No RIVET 2
　 1-13 NO P/No RACE, OUTER 1
　 1-14 NO P/No RACE, INNER 1
　 1-15 YN40F01024D2 SEAL 1
　 1-16 YN40F01024D1 SEAL 1
　 2 YN40F01001P1 CAPSCREW 36
YN52D00040F1 IDLER ASSY, CRAWLER Kobelco SK200-8 SK210LC-8
　 .
　 1 YN52D00041F1 IDLER ASSY, CRAWLER 2 YQ12T00874–T01188
　 1-1 YN52D00009F1 IDLER ASSY 1 YQ12T00874–T01188
　 1-1A YN52D01006P1 IDLER 1 YQ12T00874–T01188
　 1-1B 2405P482 BUSHING 2 YQ12T00874–T01188
　 1-1C YN52D01011P1 COLLAR 2 YQ12T00874–T01188
　 1-1D 2445R442F1 SEAL, FLOATING 2 YQ12T00874–T01188
　 1-1Da 2445R442S1 SEAL 2 YQ12T00874–T01188
　 1-1Db 2445R442S2 O-RING 2 YQ12T00874–T01188
　 1-1E YN52D01008P1 PIN 2 YQ12T00874–T01188
　 1-1F YN52D01001P1 SHAFT 1 YQ12T00874–T01188
　 1-1G ZD11G07000 O-RING 2 YQ12T00874–T01188
　 1-1H PV52D01007P1 PLUG 2 YQ12T00874–T01188
YN54D00016F1 YN52D00041F1 IDLER ADJUST ASSY Kobelco SK200-8 SK210LC-8
　 1-2 YN54D00016F1 IDLER ADJUST ASSY 1 YQ12T00874–T01188
　 1-2A YN70V00006P1 CYLINDER, GREASE 1 YQ12T00874–T01188
　 1-2B YN54D01051P1 BRACKET 1 YQ12T00874–T01188
　 1-2C YN54D01038P1 NUT 1 YQ12T00874–T01188
　 1-2D ZP26D08080 SPRING PIN 1 YQ12T00874–T01188
　 1-2E YN54D01054P1 SPRING 1 YQ12T00874–T01188
　 1-2F YN01V01099P1 PISTON 1 YQ12T00874–T01188
　 1-2G YN54D01042P1 COLLAR 1 YQ12T00874–T01188
　 1-2H ZD12G08000 O-RING 1 YQ12T00874–T01188
　 1-2J 2418U130D35 U-PACKING 1 YQ12T00874–T01188
　 1-2K LQ54D01023P1 PIN 2 YQ12T00874–T01188
　 1-2L YN54D01029P1 COVER 1 YQ12T00874–T01188
　 1-3 ZS13C16045 CAPSCREW 2 YQ12T00874–T01188
　 1-4 2444P803 NIPPLE 1 YQ12T00874–T01188
　 1 YN52D00103F1 IDLER ASSY, CRAWLER 2 YQ12T01189-
　 1-1 YN52D00099F1 IDLER ASSY 1 YQ12T01189-
　 1-1A YN52D01006P1 IDLER 1 YQ12T01189-
　 1-1B 2405P482 BUSHING 2 YQ12T01189-
　 1-1C YN52D01054P1 COLLAR 2 YQ12T01189-
　 1-1D 2445R442F1 SEAL, FLOATING 2 YQ12T01189-
　 1-1Da 2445R442S1 SEAL 2 YQ12T01189-
　 1-1Db 2445R442S2 O-RING 2 YQ12T01189-
　 1-1E YN52D01008P1 PIN 2 YQ12T01189-
　 1-1F YN52D01001P1 SHAFT 1 YQ12T01189-
　 1-1G ZD11G07000 O-RING 2 YQ12T01189-
　 1-1H PV52D01007P1 PLUG 2 YQ12T01189-
　 1-2 YN54D00016F2 IDLER ADJUST ASSY 1 YQ12T01189-
　 1-2B YN54D01051P1 BRACKET 1 YQ12T01189-
　 1-2C YN54D01038P1 NUT 1 YQ12T01189-
　 1-2D ZP26D08080 SPRING PIN 1 YQ12T01189-
　 1-2E YN54D01054P1 SPRING 1 YQ12T01189-
　 1-2F YN01V01099P1 PISTON 1 YQ12T01189-
　 1-2G YN54D01042P1 COLLAR 1 YQ12T01189-
　 1-2H ZD12G08000 O-RING 1 YQ12T01189-
　 1-2J 2418U130D35 U-PACKING 1 YQ12T01189-
　 1-2K LQ54D01023P1 PIN 2 YQ12T01189-
　 1-2L YN54D01029P1 COVER 1 YQ12T01189-
　 1-2M YN70V00006P2 CYLINDER, GREASE 1 YQ12T01189-
　 1-3 ZS13C16045 CAPSCREW 2 YQ12T01189-
　 1-4 2444P803 NIPPLE 1 YQ12T01189-

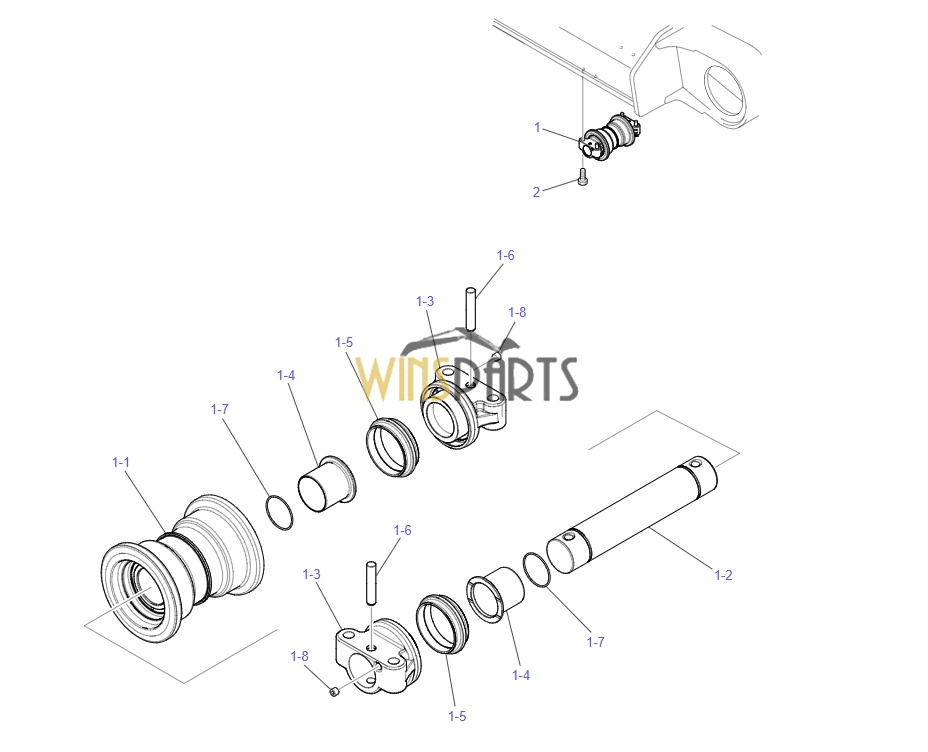

LQ64D00054F1 YN64D00033F1 LOW TRACK ROLLER ASSY, TRACK Kobelco SK200-8 SK210LC-8
　 1 LQ64D00054F1 ROLLER, TRACK, LOW 14
　 1-1 LQ64D01039P1 ROLLER 1
　 1-2 LQ64D01041P1 SHAFT 1
　 1-3 LQ64D01040P1 COLLAR 2
　 1-4 2405P489 BUSHING 2
　 1-5 LQ64D01036P1 SEAL, FLOATING 2
　 1-6 2419T7353 PIN 2
　 1-7 ZD11G06000 O-RING 2
　 1-8 ZE82T04000 PLUG 2
　 2 2420P1580D4 CAPSCREW 56
YN64D01144F1 YN64D00032F1 ROLLER ASSY, UPP Kobelco SK200-8 SK210LC-8
　 YN64D00057F1 ROLLER ASSY, UPP
　 . (LOGGING)
　 .
　 1 LQ64D00054F1 ROLLER, TRACK, LOW 4
　 1-1 LQ64D01039P1 ROLLER 1
　 1-2 LQ64D01041P1 SHAFT 1
　 1-3 LQ64D01040P1 COLLAR 2
　 1-4 2405P489 BUSHING 2
　 1-5 LQ64D01036P1 SEAL, FLOATING 2
　 1-6 2419T7353 PIN 2
　 1-7 ZD11G06000 O-RING 2
　 1-8 ZE82T04000 PLUG 2
　 2 ZS13C16080 CAPSCREW 16
　 3 ZW13H16000 WASHER 16
　 1 YN64D01144F1 ROLLER ASSY 4
　 1-1 YN64D01135P1 ROLLER 1
　 1-2 YN64D01136P1 SHAFT 1
　 1-3 YN64D01137P1 COLLAR 1
　 1-4 YN64D01138P1 PLATE 1
　 1-5 YN64D01143P1 COVER 1
　 1-6 YN64D01146P1 BUSHING 1
　 1-7 YN64D01147P1 BUSHING 1
　 1-8 2445R361F1 SEAL, FLOATING 1
　 1-8A 2445R361S1 SEAL 2
　 1-8B 2445R361S2 O-RING 2
　 1-9 ZD11P06500 O-RING 1
　 1-10 YN64D01016P1 BOLT 2
　 1-11 YN55V01090P1 PLUG 1
　 1-12 ZR26X07500 RING, SNAP 1
　 2 YN52F01100D3 CAPSCREW 4
　 3 ZN13C20016 NUT 4
　 4 ZW13H20000 WASHER 4

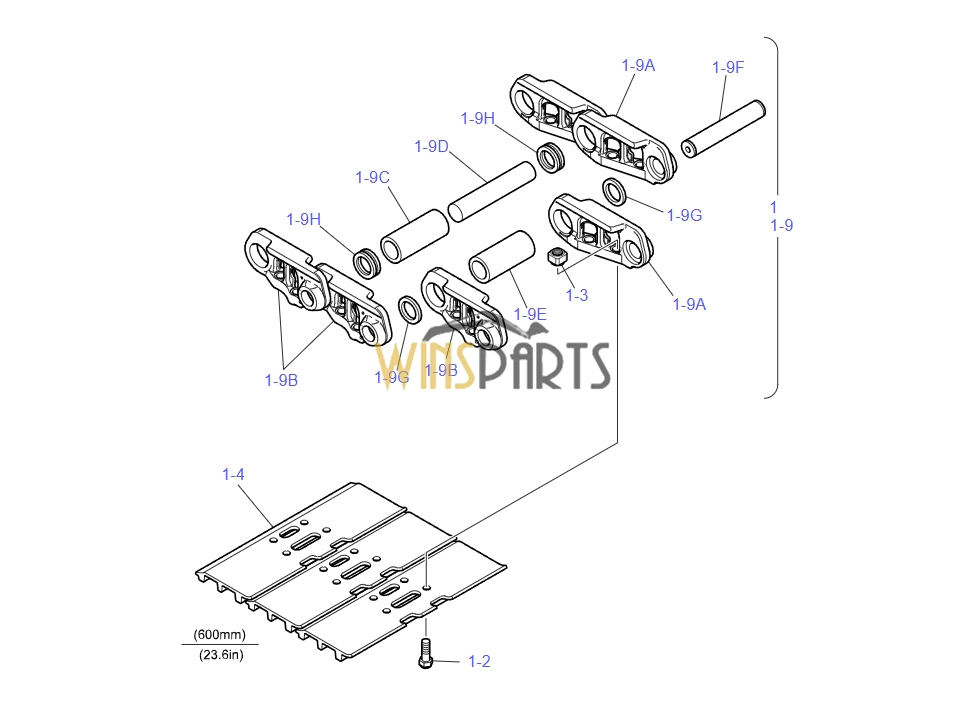

YN60D00070F1 YN62D00034F1 600mm TRACK LINK ASSY Kobelco
　 1 YN60D00071F1 SHOE ASSY 2
　 1-2 YN60D01011P1 BOLT 184
　 1-3 YN60D01006P1 NUT 184
　 1-4 YN60D00017P1 SHOE 46
　 1-9 YN62D00034F1 TRACK LINK ASSY 1
　 1-9A 2424J170D1 TRACK LINK 46
　 1-9B 2424J170D2 TRACK LINK 46
　 1-9C 2405P694 BUSHING 45
　 1-9D YN62D01064P1 PIN 45
　 1-9E 2405P392 BUSHING 1
　 1-9F YN62D01017P1 PIN 1
　 1-9G 2418T25964 COLLAR 2
　 1-9H YN62D01028P1 SEAL 90
　 YN60D00070F2 SHOE ASSY
　 . (800mm t10)
　 .
　 2 YN60D00071F2 SHOE ASSY 2
　 2-2 YN60D01011P1 BOLT 184
　 2-3 YN60D01006P1 NUT 184
　 2-5 2424N196D3 SHOE 46
　 2-9 YN62D00034F1 TRACK LINK ASSY 1
　 2-9A 2424J170D1 TRACK LINK 46
　 2-9B 2424J170D2 TRACK LINK 46
　 2-9C 2405P694 BUSHING 45
　 2-9D YN62D01064P1 PIN 45
　 2-9E 2405P392 BUSHING 1
　 2-9F YN62D01017P1 PIN 1
　 2-9G 2418T25964 COLLAR 2
　 2-9H YN62D01028P1 SEAL 90
　 YN60D00060FA SHOE ASSY
　 . (800mm HD)
　 .
　 10 YN60D00059F1 SHOE ASSY 2
　 10-1 YN62D00025F1 TRACK LINK ASSY 1
　 10-1A YN62D00026P1 TRACK LINK 46
　 10-1B YN62D00027P1 TRACK LINK 46
　 10-1C 2405P694 BUSHING 45
　 10-1D YN62D01055P1 PIN 45
　 10-1E 2405P392 BUSHING 1
　 10-1F YN62D01017P1 PIN 1
　 10-1G 2418T25964 COLLAR 2
　 10-1H YN62D01028P1 SEAL 90
　 10-2 2424N196D3 SHOE 46
　 10-3 2420Z1292 BOLT 184
　 10-4 YN60D01006P1 NUT 184

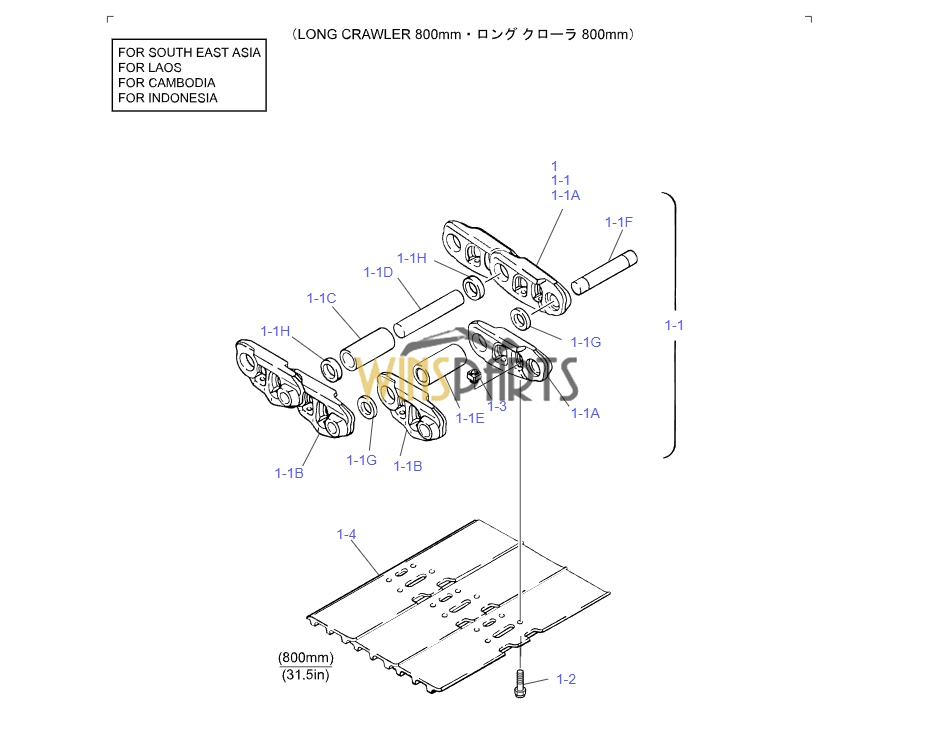

YN60D00082F1 YN60D00081F1 LONG CRAWLER 800mm SHOE ASSY Kobelco SK200-8 SK210LC-8
　 . (LONG CRAWLER 800mm)
　 .
　 1 YN60D00082F1 SHOE ASSY 2
　 1-1 YN62D00025F2 TRACK LINK ASSY 1
　 1-1A YN62D00026P1 TRACK LINK 49
　 1-1B YN62D00027P1 TRACK LINK 49
　 1-1C 2405P694 BUSHING 48
　 1-1D YN62D01055P1 PIN 48
　 1-1E 2405P392 BUSHING 1
　 1-1F YN62D01017P1 PIN 1
　 1-1G 2418T25964 COLLAR 2
　 1-1H YN62D01028P1 SEAL 96
　 1-2 2420Z1292 BOLT 196
　 1-3 YN60D01006P1 NUT 196
　 1-4 2424N196D3 SHOE 49
　 YN60D00072F1 SHOE ASSY
　 . (600mm t8.5)
　 .
　 1 YN60D00073F1 SHOE ASSY 2
　 1-2 YN60D01011P1 BOLT 196
　 1-3 YN60D01006P1 NUT 196
　 1-4 YN60D00017P1 SHOE 49
　 1-9 YN62D00034F2 TRACK LINK ASSY 1
　 1-9A 2424J170D1 TRACK LINK 49
　 1-9B 2424J170D2 TRACK LINK 49
　 1-9C 2405P694 BUSHING 48
　 1-9D YN62D01064P1 PIN 48
　 1-9E 2405P392 BUSHING 1
　 1-9F YN62D01017P1 PIN 1
　 1-9G 2418T25964 COLLAR 2
　 1-9H YN62D01028P1 SEAL 96
