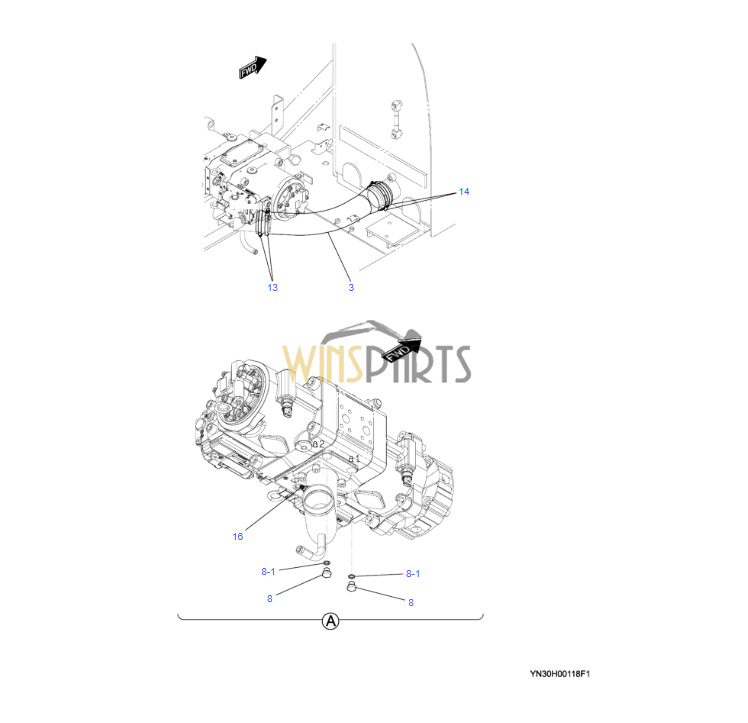

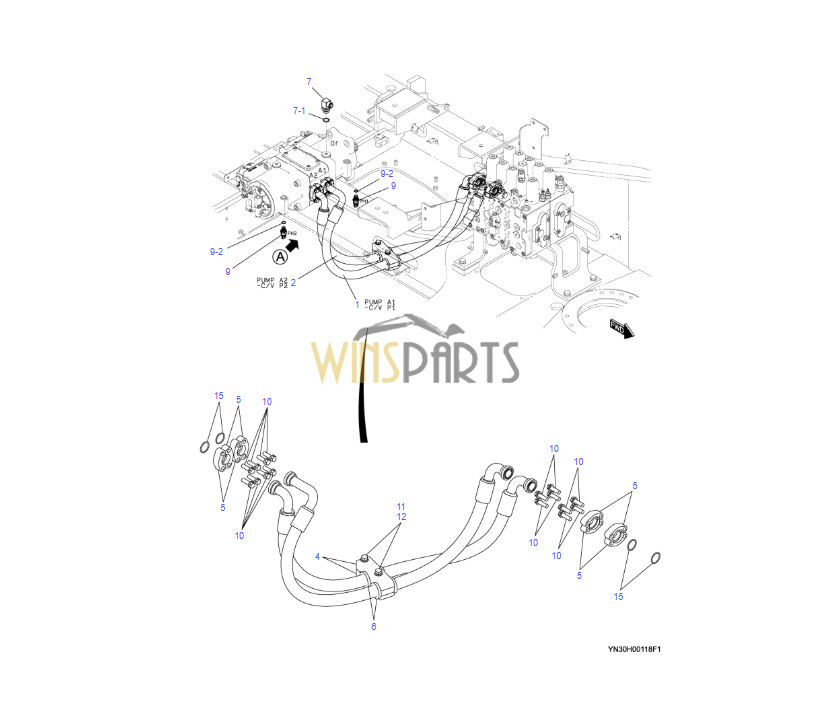

YN30H00118F1 HYD LINES, PUMP

YN30H00118F1 HYD LINES, PUMP Not Service
  .
  1 YN30H01384D1 HOSE 1
  2 YN30H01405D1 HOSE 1
  3 YN30H01366P1 HOSE 1
  4 LQ30H01152P1 CLAMP 2
  5 ZE13X16000 CLAMP, HALF 8
  6 LQ30H01153P1 BUSHING 2
  7 ZH32X12000 ELBOW, 90 1
  7-1 ZD12P02400 O-RING 1
  8 ZE72X04000 PLUG 2
  8-1 ZD12P01100 O-RING 1
  9 YN52S00103P1 SENSOR, PRESS 2
  9-2 ZD12P01400 O-RING 1
  10 HM83C12040G1 SEMS-BOLT 16
  11 ZS18C12090 CAPSCREW 2
  12 ZW16H12000 WASHER 2
  13 ZC16X09100 CLIP 2
  14 ZC16X10000 CLIP 2
  15 ZD12P03400 O-RING 4
  16 LS52S00046P1 SENSOR, TEMP

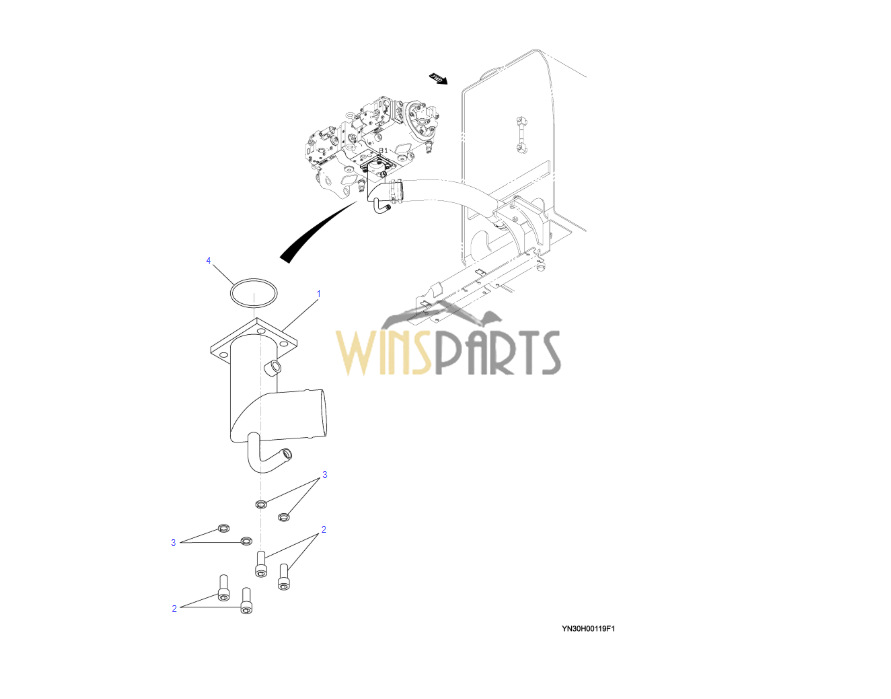

YN30H00119F1 HYD LINES, PUMP Not Service
  .
  1 YN30H01369P1 ELBOW 1
  2 ZS28C12030 CAPSCREW 4 YN15T17101–20677
  2 ZS28C12025 CAPSCREW 4 YN15428736-
  . YQ15405305-
  3 ZW26K12000 LOCK WASHER 4 YN15T17101–20677
  4 45Z91D104 O-RING

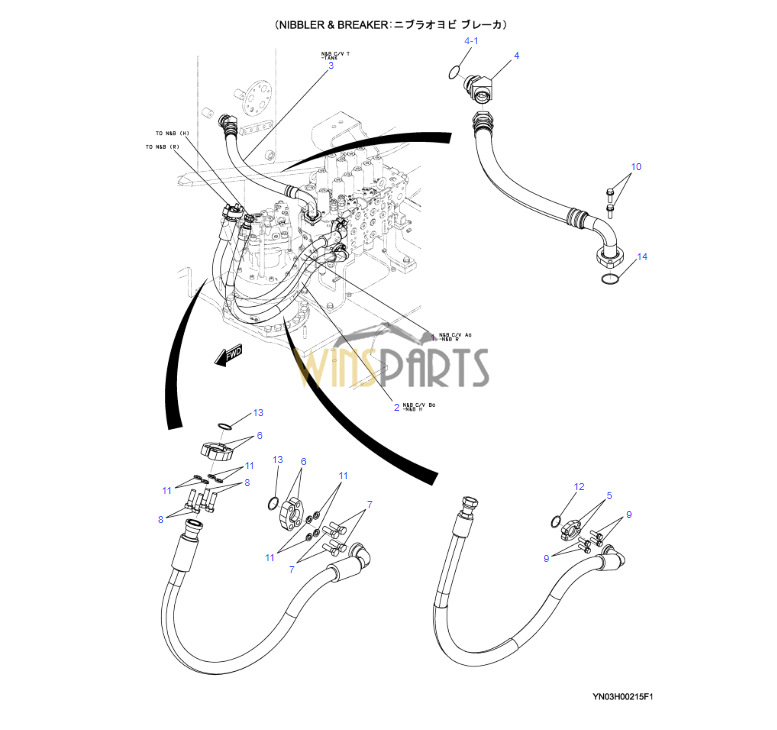

YN03H00215F1 HYD LINES, UPP Not Service
  . (NIBBLER & BREAKER)
  .
  1 YN03H01806D3 HOSE 1
  2 YN03H02200D1 HOSE 1
  3 YN32H01304D1 HOSE 1
  4 HH45S24024G1 ELBOW 1
  4-1 ZD12P04400 O-RING 1
  5 ZE12X16000 CLAMP, HALF 2
  6 ZE13X20001 CLAMP, HALF 4
  7 ZS18C14045 CAPSCREW 4
  8 ZS18C14050 CAPSCREW 4
  9 HM83C10035G1 SEMS-BOLT 4
  10 HM83C12035G1 SEMS-BOLT 2
  11 ZW26X14000 LOCK WASHER 8
  12 ZD12P03400 O-RING 1
  13 ZD12P03800 O-RING 2
  14 ZD12P04800 O-RING 1

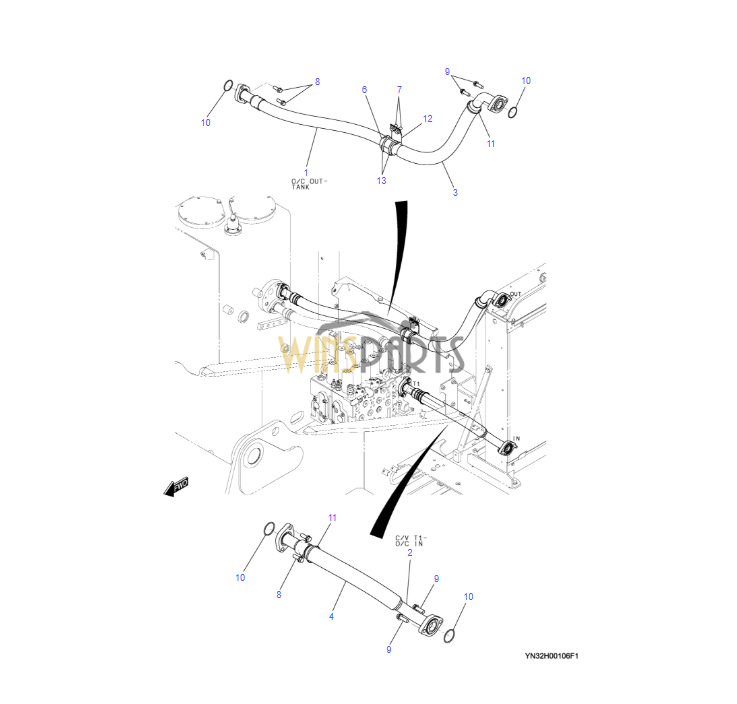

YN32H00106F1 HYD LINES, RETURN
  .
  1 YN32H01306D7 HOSE 1
  2 YN32H01306D2 HOSE 1
  3 LQ32H01146D2 COVER 1 YN15T17101–19702
  . YQ15-T3101–T3230
  3 LQ32H01146D8 COVER 1 YN15T19703-
  . YQ15-T3231-
  4 LQ32H01146D9 COVER 1
  6 YF32H01009P1 BUSHING 1
  7 ZM73C12025 SEMS-BOLT 2
  8 HM83C12035G1 SEMS-BOLT 4
  9 HM83C12040G1 SEMS-BOLT 4
  10 ZD12P04800 O-RING 4
  11 PY01P01043D5 CLIP 2
  12 LQ32H01206P1 SUPPORT 1
  13 PY01P01043D8 CLIP

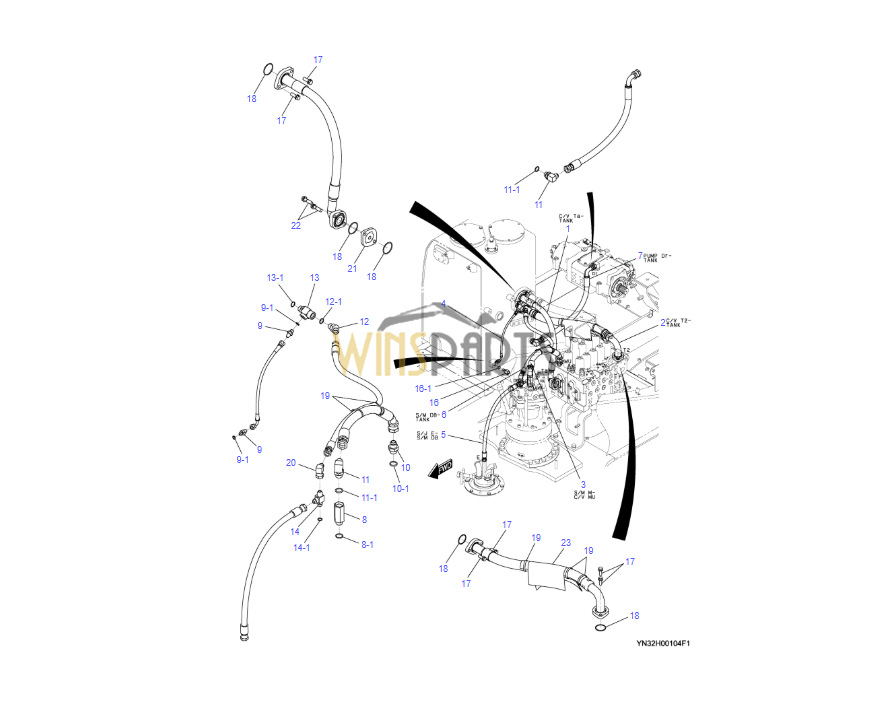

YN32H00104F1 HYD LINES, RETURN
  .
  1 LQ32H01207D3 HOSE 1
  2 YN32H01305D4 HOSE 1
  3 YN32H01303D1 HOSE 1
  4 HX33L04040DY HOSE 1
  5 ZX22M08068 HOSE 1
  6 ZX22M08092 HOSE ASSY 1
  7 ZX32M12072 HOSE ASSY 1
  8 HH25R12012G5 CONNECTOR 1
  8-1 ZD12P02400 O-RING 1
  9 ZH22X04000 CONNECTOR 2
  9-1 ZD12P01100 O-RING 1
  10 ZH22X12000 CONNECTOR 1
  10-1 ZD12P02400 O-RING 1
  11 ZH32X12000 ELBOW, 90 2
  11-1 ZD12P02400 O-RING 1
  12 ZH42X08000 ELBOW, 45 1
  12-1 ZD12P01800 O-RING 1
  13 2444T2711 TEE 1
  13-1 ZD12P01800 O-RING 1
  14 HH55X08006G1 TEE 1
  14-1 ZD12P01400 O-RING 1
  16 YN52S00107P1 SENSOR 1 YN15T17101–20677
  . YN15425001–25990
  . YQ15-T3101–T3295
  . YQ15405001–05088
  16-1 ZD12P01400 O-RING 1
  16 YN52S00176P1 SENSOR 1 YN15425991-
  . YQ15405089-
  16-1 ZD12P01400 O-RING 1
  17 HM83C12035G1 SEMS-BOLT 6
  18 ZD12P04800 O-RING 5
  19 PY01P01043D5 CLIP 5
  20 YN32H01317P1 ELBOW 1
  21 LQ32H01208D2 FLANGE 1
  22 HM83C12045G1 SEMS-BOLT 2
  23 YN32H01315P1 RUBBER 1
