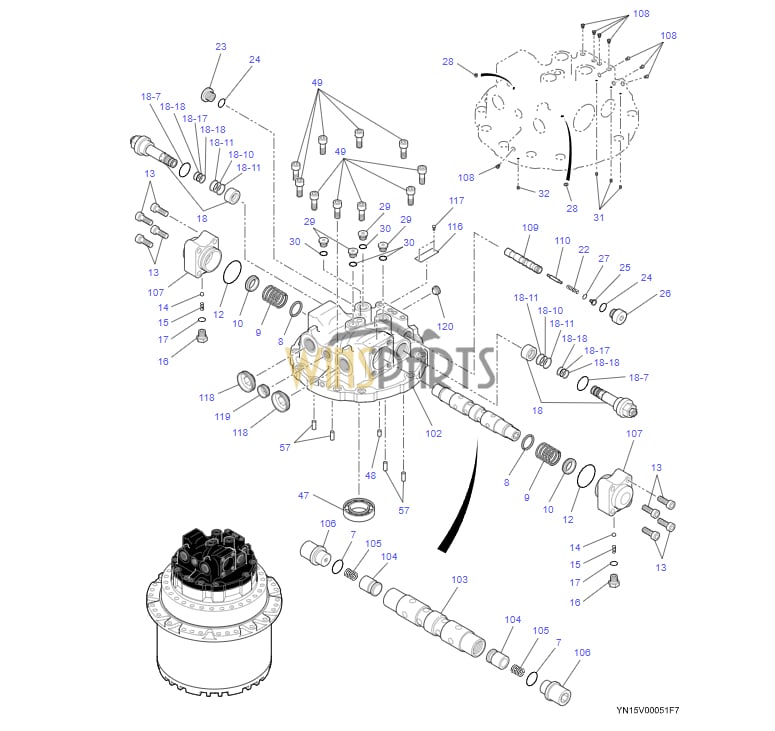

YN15V00051F7 PROPEL MOTOR ASSY KOBELCO SK200-10

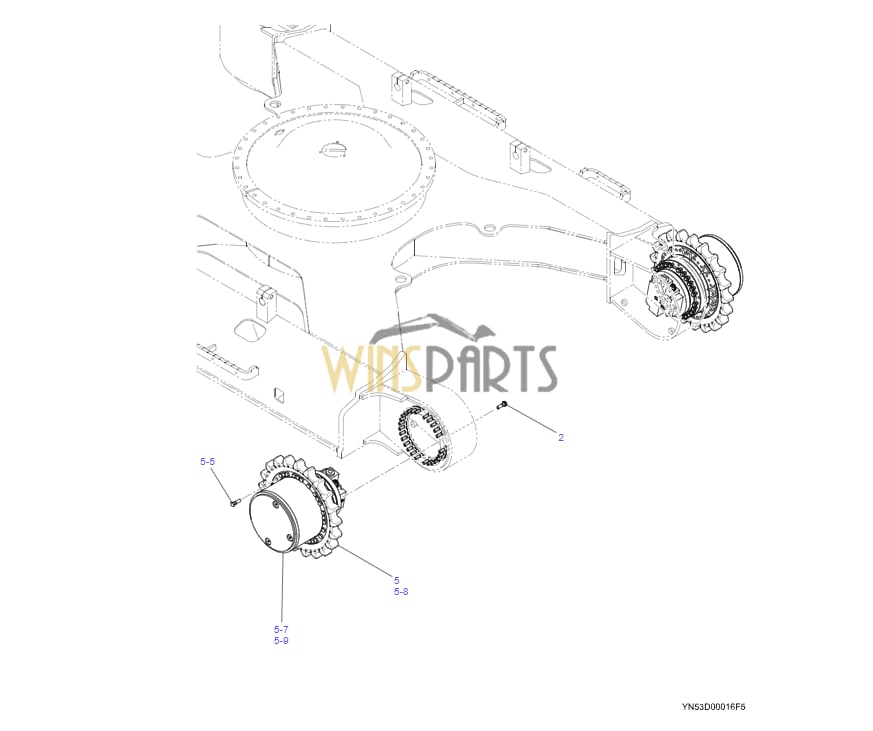

YN53D00016F5 YN15V00051F7 YN51D01023P1 PROPEL MOTOR SPROCKET KOBELCO
　 2 2420P2963D3 CAPSCREW 54
　 5 YN53D00017F4 MOTOR ASSY, PROPEL 2
　 5-5 ZS13C16055 CAPSCREW 30
5-7 YN15V00051F7 MOTOR ASSY, PROPEL
　 5-8 YN51D01023P1 SPROCKET 1
HC545-00c_YN15V00081F1_JP-01_X_D0003836943_1 5-9 YN15V00081F1 MOTOR ASSY, PROPEL
YN53D00016F6 YN15V00081F1 YN15V00081F2 MOTOR INSTAL, PROPEL KOBELCO SK200-10 SK210LC-10
　 2 2420P2963D3 CAPSCREW 54
　 6 YN53D00017F5 MOTOR ASSY, PROPEL 2
　 6-5 ZS13C16055 CAPSCREW 30
6-9 YN15V00081F1 MOTOR ASSY, PROPEL 1 HC 545-00ｃ YN15427853–28619
　 . YQ15405231–05292
6-9 YN15V00081F2 MOTOR ASSY, PROPEL 1 HC 545-00 YN15428620-
　 . YQ15405293-
　 6-10 YN51D01027P1 SPROCKET 1

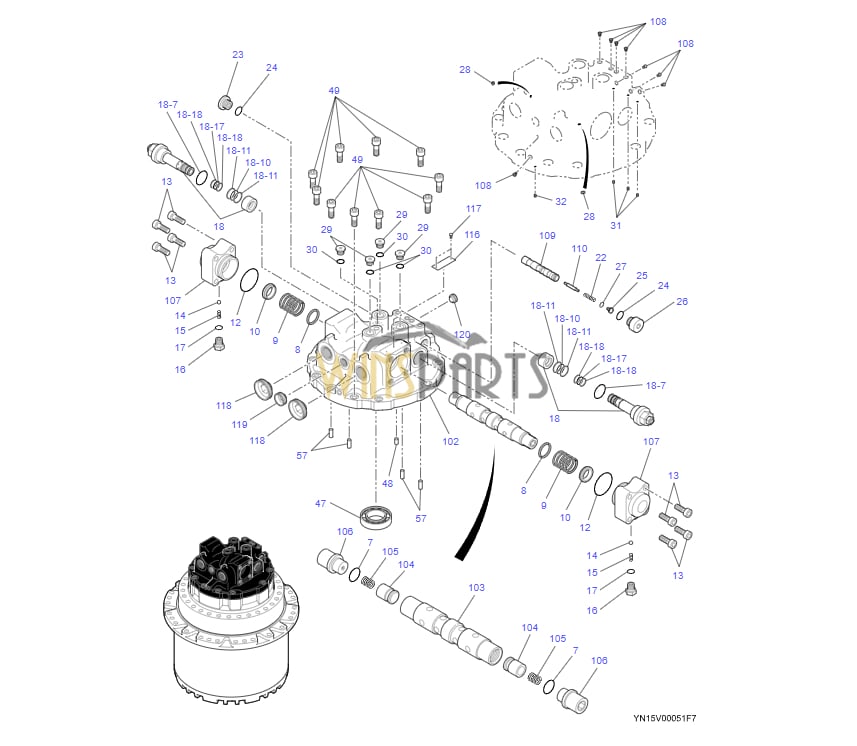

YN15V00051R400 REPAIR KIT PROPEL MOTOR YN23V00003F1 VALVE ASSY, BRAKE
　 7 ZD12P02100 O-RING 2 R1, R3
　 8 2436U1027S203 SEAT, SPRING 2
　 9 LQ15V00020S009 SPRING 2
　 10 YN15V00051S010 SPRING 2
　 12 ZD12G04500 O-RING 2 R1, R4
　 13 ZS23C12040 CAPSCREW 8 R4
　 14 2436U281S37 BALL 2 R4
　 15 2441U792S18 SPRING 2 R4
　 16 2441U792S19 PLUG 2 R4
　 17 ZD12P00800 O-RING 2 R1, R4
　 18 YN23V00003F1 VALVE ASSY, BRAKE 2
　 18-7 2436U388S42 O-RING 1
　 18-10 ZD12P02100 O-RING 1
　 18-11 ZD75P02100 RING, BACK-UP 2
　 18-17 ZD12P01500 O-RING 1
　 18-18 ZD85P01500 RING, BACK-UP 2
LQ15V00007R700 LQ15V00020R600 LQ15V00020R600 REPAIR KIT PROPEL MOTOR
　 22 LQ15V00007S027 SPRING 1
　 23 2441U792S141 PLUG 1
　 24 ZD12P01800 O-RING 2 R1
　 25 LQ15V00007S030 GUIDE 1
　 26 LQ15V00007S031 PLUG 1
　 27 ZW16K06000 WASHER 1
　 28 NO P/No ORIFICE 2 R3
　 29 NO P/No PLIG 4 R3
　 30 ZD12P01100 O-RING 4 R1, R3
　 31 NO P/No ORIFICE 3 R3
　 32 NO P/No ORIFICE 1 R3
　 33 LQ15V00007S042 SHAFT 1
　 38 YN15V00005S114 RING, RETAINING 1 R5
　 39 YN15V00005S115 STEP 1 R5
　 40 YN15V00005S116 SPRING 1 R5
　 41 YN15V00005S117 COLLAR 1 R5
　 42 2441U792S119 PIN 3 R5
　 43 YN15V00051S043 PLATE 1
　 44 2441U792S110 BALL 2
　 46 LQ15V00007S055 BEARING, BALL 1
　 47 LQ15V00007S056 BEARING, BALL 1
　 48 LQ15V00020S048 PIN 1
　 49 ZS23C14035 CAPSCREW 10
　 50 LQ15V00020S050 OIL SEAL 1 R1
　 52 2441U983S126 PLATE 2
　 54 2441U984S42 RING 1 R1
　 55 2441U983S130 SEAL 1 R1
　 56 2441U792S130 SPRING 8
　 57 YN15V00005S128 PIN 4
　 58 YN15V00005S139 SPRING 2
　 59 LQ15V00020S059 PLATE 1
　 60 ZD12P01000 O-RING 4 R1
　 61 2441U802S30 O-RING 1 R1
　
　 94 LQ15V00007S103 PLUG 3 R10
　 95 ZD12P02400 O-RING 3 R2, R10
　 96 LQ15V00007S105 PIN 4 R10
　 97 LQ15V00007S060 PLATE 3
　 98 LQ15V00020S053 PISTON 1
　 99 LQ15V00031S061 SEAL 2 R2, R10
　 101 NO P/No FLANGE 1 R9, R10
　 102 NO P/No PLATE 1 R3
　 103 NO P/No SPOOL 1 R3
　 104 NO P/No VALVE, CHECK 2 R3
　 105 NO P/No SPRING 2 R3
　 106 NO P/No PLUG 2 R3
　 107 NO P/No CAP 2 R4
　 108 NO P/No PLUG 8 R3
　 109 NO P/No SPOOL 1 R3
　 110 NO P/No SPOOL 1 R3
　 111 NO P/No BLOCK 1 R5
　 112 NO P/No PISTON ASSY 9 R5
　 113 NO P/No PLATE 1 R5
　 114 NO P/No HOLDER 1 R5
　 115 NO P/No PISTON ASSY 2 R9, R10
　 116 NO P/No NAME PLATE 1
　 117 NO P/No SCREW 2
　 118 NO P/No PLUG 2
　 119 NO P/No PLUG 1
　 120 NO P/No PLUG 1
　 121 NO P/No HOUSING 1 R10
　 122 NO P/No SHIM 1 R6, R10
　 123 NO P/No PLATE 1 R7, R10
　 124 NO P/No COVER 1 R8, R10
　 126 YY15V00036S098 BEARING 2 R10
　 127 YY15V00036S099 WASHER 8 R10
　 .
　 LQ15V00020R100 REPAIR KIT 1 RK1
　 . (50, 54, 55, 61)X1
　 . (7, 12, 17, 24)X2
　 . (30, 60)X4
　 .
　 LQ15V00031R200 REPAIR KIT 1 RK2
　 . (99)X1
　 . (95)X3
　 .
　 YN15V00051R400 REPAIR KIT 1 RK3
　 . (32, 102, 103, 109, 110)X1
　 . (7, 28, 104, 105, 106)X2
　 . (31)X3
　 . (29, 30)X4
　 . (108)X8
　 .
　 2441U792S13 REPAIR KIT 1 RK4
　 . (12, 14, 15, 16, 17, 107)X2
　 . (13)X8
　 .
　 LQ15V00020R600 REPAIR KIT 1 RK5
　 . (38, 39, 40, 41, 111, 113, 114)X1
　 . (42)X3
　 . (112)X9
　 .
　 LQ15V00007R700 REPAIR KIT 1 RK6
　 . (122)X1
　 .
　 LQ15V00007R800 REPAIR KIT 1 RK7
　 . (123)X1
　 .
　 LQ15V00031R930 REPAIR KIT 1 RK8
　 . (124)X1
　 . (93)X16
　 .
　 LQ15V00031R950 REPAIR KIT 1 RK9
　 . (101)X1
　 . (115)X2
YY15V00036R920 REPAIR KIT KOBELCO SK200XDL-10 SK200XDL-10 SK210LC-10

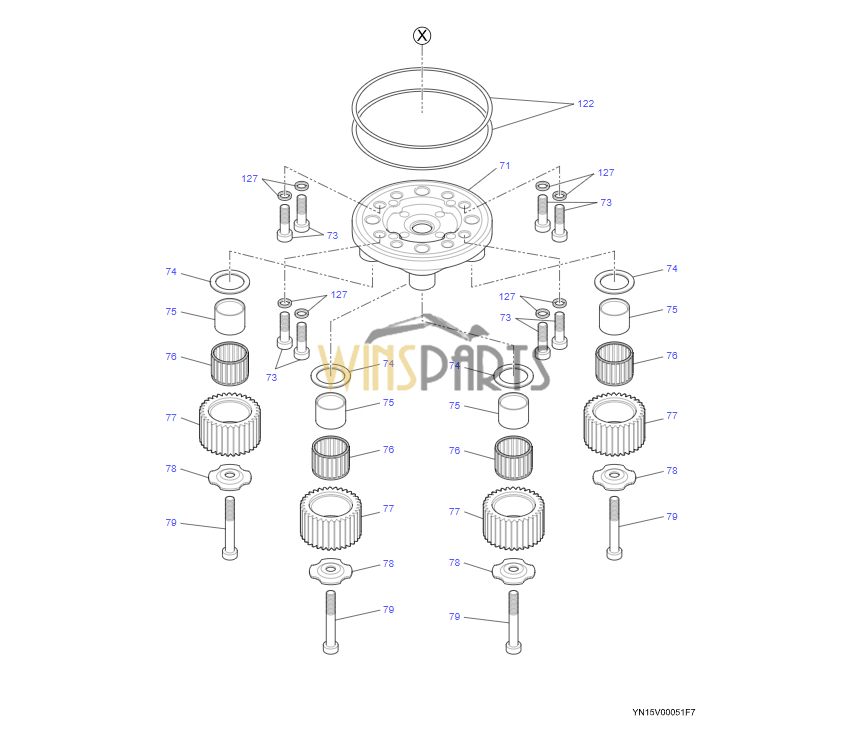

LQ15V00020S071 LQ15V00007S086 LQ15V00020S076 HOLDER KOBELCO
　 73 LQ15V00007S082 CAPSCREW 8 R10
　 74 LQ15V00007S083 PLATE 4 R10
　 75 LQ15V00007S084 RACE, INNER 4 R10
　 76 LQ15V00020S076 BEARING, NEEDLE 4 R10
　 77 LQ15V00007S086 GEAR 4 R10
　 78 LQ15V00020S078 PLATE 4 R10
　 79 LQ15V00007S088 CAPSCREW 4 R10
LQ15V00020S082 HOLDER LQ15V00020S080 SUN GEAR LQ15V00020S086 KOBELCO SK200-10 SK210LC-10
　 80 LQ15V00020S080 GEAR, SUN 1 R10
　 81 LQ15V00007S090 RING 1 R10
　 82 LQ15V00020S082 HOLDER 1 R10
　 83 LQ15V00007S092 PLATE 3 R10
　 84 LQ15V00020S084 RACE, INNER 3 R10
　 85 LQ15V00020S085 BEARING, NEEDLE 3 R10
　 86 LQ15V00020S086 GEAR 3 R10
　 87 LQ15V00007S096 PLATE 3 R10
　 88 LQ15V00020S088 PLATE 1 R10
　 89 LQ15V00007S098 CAPSCREW 3 R10
　 90 LQ15V00020S090 GEAR 1 R10
　 93 ZS23C10020 CAPSCREW 16 R8, R10
