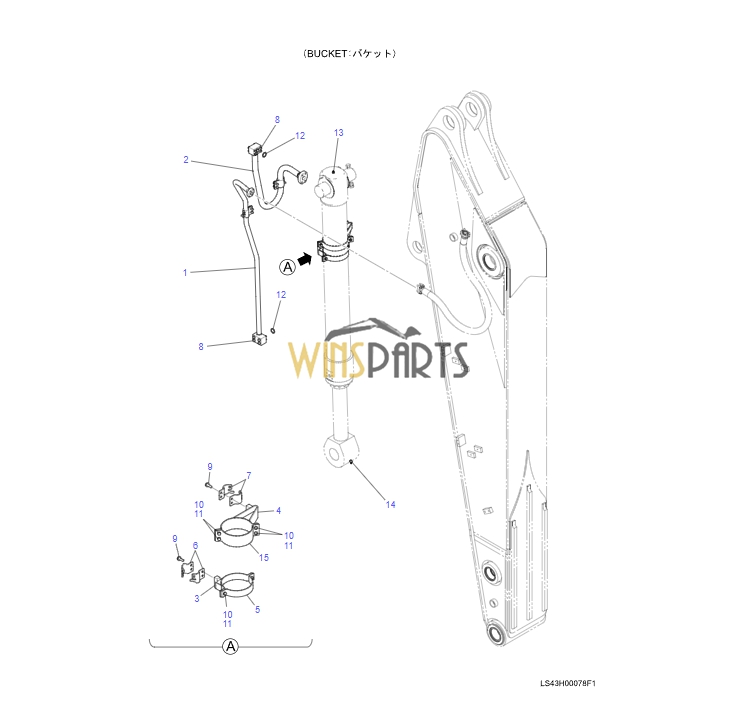

LS43H00078F1 BUCKET CYLINDER HYD LINES TUBE KOBELCO SK470-10 SK500LC-10

LS43H00078F1 BUCKET CYLINDER HYD LINES TUBE KOBELCO SK470-10 SK500LC-10
  .
  1 LS43H01376P1 TUBE 1
  2 LS43H01377P1 TUBE 1 LS14-03501–03504
  . YS14-05001–05105
  2 LS43H01377P2 TUBE 1 LS14-03505-
  . YS14-05106-
  3 LS43H01263P1 BAND 1
  4 LS43H01443P1 BAND 1
  5 LS43H01264P1 BAND 1
  6 YN42H02357P1 CLAMP 2
  7 YN42H02363P1 CLAMP 2
  8 ZS18C12070 CAPSCREW 8
  9 ZM73C12035 SEMS-BOLT 4
  10 ZS18C10030 CAPSCREW 6
  11 ZW26X10000 LOCK WASHER 6
  12 ZD12P03400 O-RING 2
  13 ZG91S02000 NIPPLE, GREASE 1
  14 ZG91V02000 NIPPLE, GREASE 1 YS14-05001–05039
  14 ZG91U02000 NIPPLE, GREASE 1 LS14-03501-
  . YS14-05040-
  15 LS43H01444P1 BAND 1
  LS43H00287F1 HYD LINES, CYLINDER Not Service
  . (BUCKET 3.45M ARM)
  .
  1 LS43H01604P1 TUBE 1
  2 LS43H01377P2 TUBE 1
  3 LS43H01793P1 BAND 2
  4 LS43H01615P1 BAND 1
  5 LS43H01444P1 BAND 3
  6 YN42H02357P1 CLAMP 4
  7 YN42H02361P1 CLAMP 2
  8 YN42H02321P1 BUSHING 1
  9 ZS18C12070 CAPSCREW 8
  10 ZM73C12035 SEMS-BOLT 6
  11 ZS18C10030 CAPSCREW 12
  12 ZW26X10000 LOCK WASHER 12
  13 ZD12P03400 O-RING 2
  14 ZG91S02000 NIPPLE, GREASE 1
  15 ZG91U02000 NIPPLE, GREASE 1

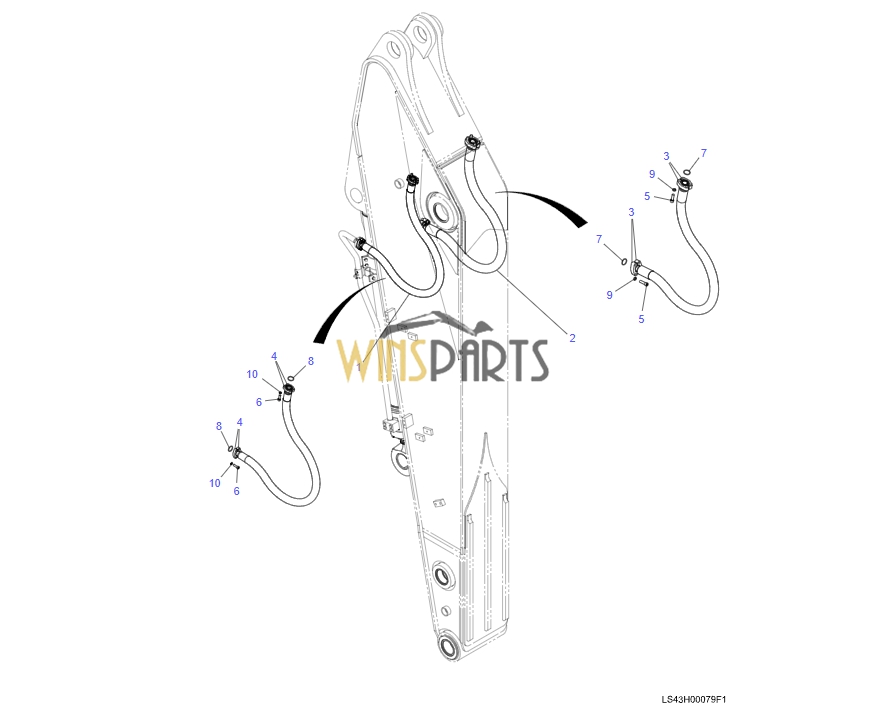

LS43H00079F1 LS43H01282D1 HYD LINES, ARM KOBELCO SK470-10
  1 LS43H01282D1 HOSE 1
  2 HX50L20175DX HOSE 1
  3 ZE13X20001 CLAMP, HALF 4
  4 ZE12X16000 CLAMP, HALF 4
  5 ZS28C14050 CAPSCREW 8
  6 ZS28C10035 CAPSCREW 8
  7 ZD12P03800 O-RING 2
  8 ZD12P03400 O-RING 2
  9 ZW26K14000 LOCK WASHER 8
  10 ZW26K10000 LOCK WASHER 8

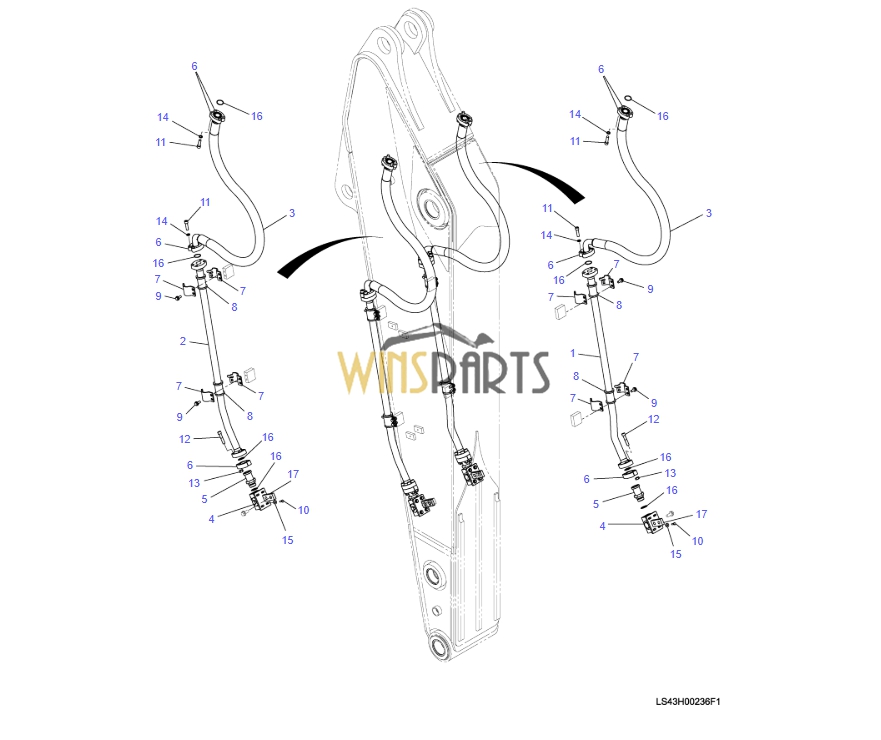

LS43H00236F1 YN25V00015F1 STOPHYD VALVE LINES, ARM KOBELCO SK470-10
LS43H00300F1 HYD LINES, ARM Not Service .
  1 LS43H01700P1 TUBE 1
  2 LS43H01701P1 TUBE 1
  3 LS43H01325D1 HOSE 2
HC741-01_YN25V00015F1_KCMU_D0002345983_1 4 YN25V00015F1 VALVE, STOP 2 HC 741-01
  5 LC43H01223P1 CONNECTOR 2
  6 ZE13X20001 CLAMP, HALF 12
  7 YN42H02361P1 CLAMP 8
  8 YN42H02321P1 BUSHING 4
  9 ZM73C12030 SEMS-BOLT 8
  10 ZS18C08025 CAPSCREW 8
  11 ZS28C14050 CAPSCREW 16
  12 ZS28C14070 CAPSCREW 8
  13 ZN18C14011 NUT 8
  14 ZW26K14000 LOCK WASHER 16
  15 YN43H01151P1 WASHER 8
  16 ZD12P03800 O-RING 8
  17 YN43H01663P1 BRACKET 2

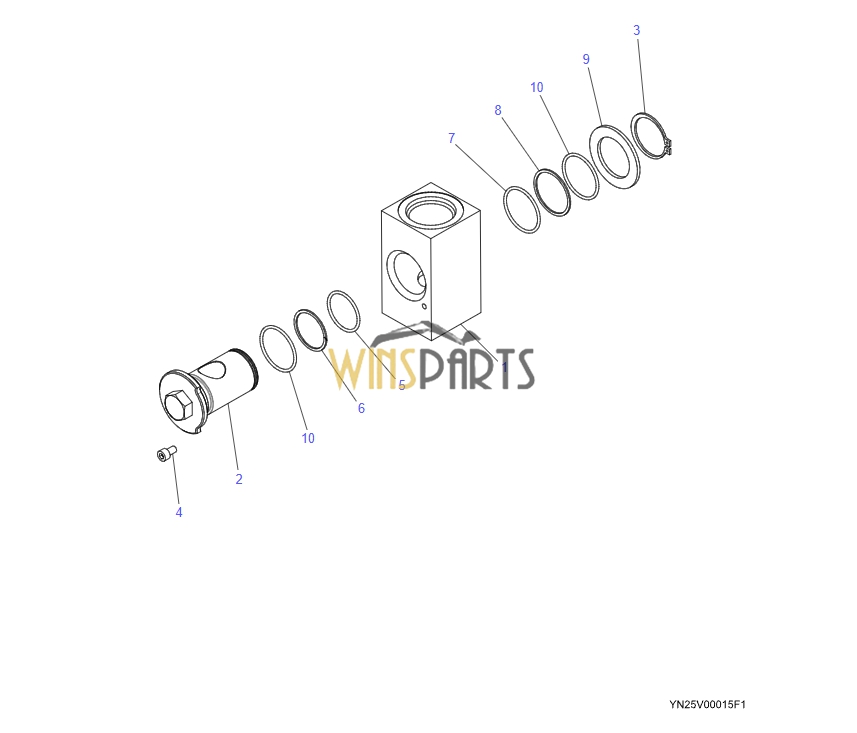

YN25V00015F1 VALVE, STOP KOBELCO SK470-10 SK500LC-10 SK500DLC-10 SK550DLC-10
  .
  1 YN25V01004P1 BLOCK 1
  2 YN25V01005P1 SHAFT 1
  3 ZR16X04000 RING, RETAINING 1
  4 ZS28C06010 CAPSCREW 1
  5 ZD12G03500 O-RING 1
  6 ZD85G03500 RING, BACK-UP 1
  7 ZD12G04000 O-RING 1
  8 ZD75G04000 RING, BACK-UP 1
  9 YY03H01145D1 SPACER 1
  10 ZD11G04000 O-RING 2
  LQ43H00263F1 HYD LINES, ARM
  .
  1 ZS18C16040 CAPSCREW 4
  2 ZW16H16000 WASHER 4
